Thông tin chi tiết sản phẩm:
|
| Kích thước: | 18,6 * 33,4 * 2,8mm | Năng lượng TX: | 6dbm |
|---|---|---|---|
| Độ nhạy Rx: | -103dBm | TX hiện tại: | 36mA |
| RX hiện tại: | 4,6mA | Chế độ chờ: | 1,5uA |
| Loại ăng ten: | Ăng ten chip | Chipset: | nrf52840 |
| Làm nổi bật: | Cansec BLE52840SA-B,Ble Mô-đun Bluetooth Nordic,Nordic NRF52840 IoT Solutions |
||

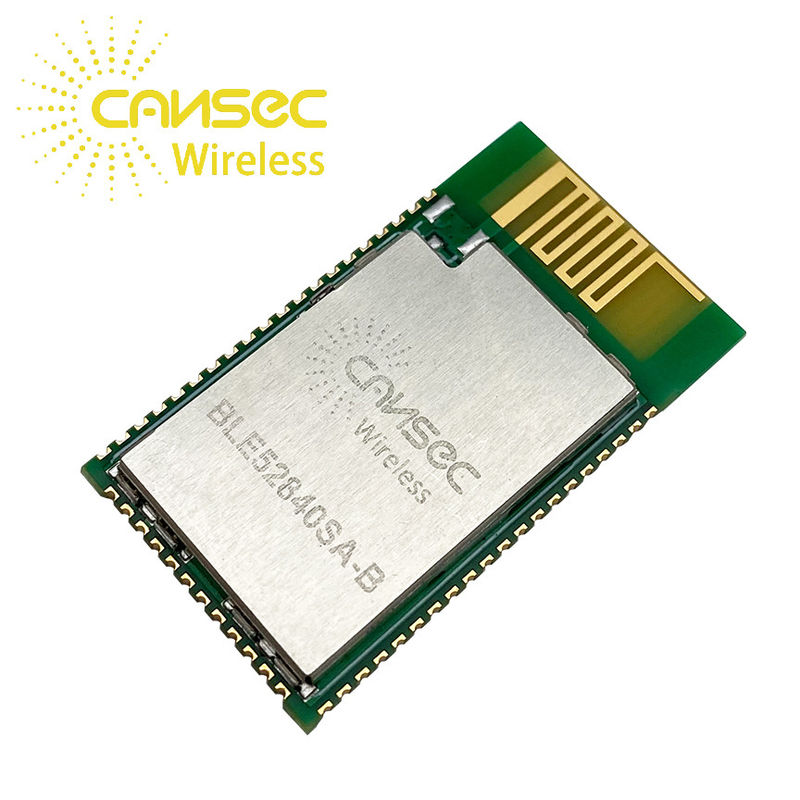

Giá thấp Đa giao thức Cansec BLE52840SA-B Nordic NRF52840 Giải pháp IoT Ble I / O Blue Tooth 5.0 Mô-đun
Giá thấp Đa giao thức Cansec BLE52840SA-B Nordic NRF52840 Giải pháp IoT Ble I / O Blue Tooth 5.0 Mô-đun
| Số Pad | Tên | Loại ghim | Sự miêu tả |
| 1 | GND | Ghim nối đất | Kết nối với GND |
| 2 | P1.10 | I / O kỹ thuật số | Mục đích chung I / O |
| 3 | P1.11 | I / O kỹ thuật số | Mục đích chung I / O |
| 4 | P1.12 | I / O kỹ thuật số | Mục đích chung I / O |
| 5 | P1.14 | I / O kỹ thuật số | Mục đích chung I / O |
| 6 |
P003 AIN1 |
I / O kỹ thuật số Đầu vào analog |
Mục đích chung I / O Đầu vào analog |
| 7 |
P0.28 AIN4 |
I / O kỹ thuật số Đầu vào analog |
Mục đích chung I / O Đầu vào analog |
| số 8 | P1.13 | I / O kỹ thuật số | Mục đích chung I / O |
| 9 | P1.15 | I / O kỹ thuật số | Mục đích chung I / O |
| 10 |
P0.02 AIN0 |
I / O kỹ thuật số Đầu vào analog |
Mục đích chung I / O Đầu vào analog |
| 11 |
P0.05 AIN3 |
I / O kỹ thuật số Đầu vào analog |
Mục đích chung I / O Đầu vào analog |
| 12 | P0.27 | I / O kỹ thuật số | Mục đích chung I / O |
| 13 |
P0.07 TRACECLK |
I / O kỹ thuật số Đồng hồ theo dõi |
Mục đích chung I / O Đồng hồ bộ đệm theo dõi |
| 14 | P1.08 | I / O kỹ thuật số | Mục đích chung I / O |
| 15 |
P0.11 TRACEDATA2 |
I / O kỹ thuật số Dữ liệu theo dõi |
Mục đích chung I / O Bộ đệm theo dõi TRACEDATA [2] |
| 16 | P0.26 | I / O kỹ thuật số | Mục đích chung I / O |
| 17 |
P0.04 AIN2 |
I / O kỹ thuật số Đầu vào analog |
Mục đích chung I / O Đầu vào analog |
| 18 | P0.06 | I / O kỹ thuật số | Mục đích chung I / O |
| 19 | P0.08 | I / O kỹ thuật số | Mục đích chung I / O |
| 20 |
P1.09 TRACEDATA3 |
I / O kỹ thuật số Dữ liệu theo dõi |
Mục đích chung I / O Bộ đệm theo dõi TRACEDATA [3] |
| 21 |
P0.12 TRACEDATA1 |
I / O kỹ thuật số Dữ liệu theo dõi |
Mục đích chung I / O Bộ đệm theo dõi TRACEDATA [1] |
| 22 | GND | Quyền lực | Đất |
| 23 | GND | Quyền lực | Đất |
| 24 | + VCC | Quyền lực | Nguồn cấp |
| 25 | VDDH | Quyền lực | Nguồn điện cao áp |
| 26 | DCCH | Quyền lực | Đầu ra bộ chuyển đổi DC / DC |
| 27 | P0.14 | I / O kỹ thuật số | Mục đích chung I / O |
| 28 | P0.16 | I / O kỹ thuật số | Mục đích chung I / O |
| 29 |
P0.18 nRESET |
I / O kỹ thuật số CÀI LẠI |
Mục đích chung I / O Có thể định cấu hình như ĐẶT LẠI hệ thống |
| 30 | P0.19 | I / O kỹ thuật số | Mục đích chung I / O |
| 31 | P0.21 | I / O kỹ thuật số | Mục đích chung I / O |
| 32 | P0.23 | I / O kỹ thuật số | Mục đích chung I / O |
| 33 | D + | I / O kỹ thuật số | USB D + |
| 34 | D- | I / O kỹ thuật số | USB D- |
| 35 | VBUS | Quyền lực | Đầu vào 5 V cho bộ điều chỉnh USB 3.3 V |
| 36 | P0.13 | I / O kỹ thuật số | Mục đích chung I / O |
| 37 | P0.15 | I / O kỹ thuật số | Mục đích chung I / O |
| 38 | P0.17 | I / O kỹ thuật số | Mục đích chung I / O |
| 39 | P0.20 | I / O kỹ thuật số | Mục đích chung I / O |
| 40 | P0.22 | I / O kỹ thuật số | Mục đích chung I / O |
| 41 | P0.24 | I / O kỹ thuật số | Mục đích chung I / O |
| 42 |
P1.00 TRACEDATA0
|
I / O kỹ thuật số Dữ liệu theo dõi
|
Mục đích chung I / O Bộ đệm theo dõi TRACEDATA [0] Đầu ra dây nối tiếp (SWO) |
| 43 | P0,25 | I / O kỹ thuật số | Mục đích chung I / O |
| 44 | P1.01 | I / O kỹ thuật số | Mục đích chung I / O |
| 45 | SWDIO | Gỡ lỗi | I / O gỡ lỗi dây nối tiếp để gỡ lỗi và lập trình |
| 46 | SWDCLK | Gỡ lỗi |
Đầu vào đồng hồ gỡ lỗi dây nối tiếp để gỡ lỗi và lập trình |
| 47 | P1.02 | I / O kỹ thuật số | Mục đích chung I / O |
| 48 | P1.04 | I / O kỹ thuật số | Mục đích chung I / O |
| 49 | P1.06 | I / O kỹ thuật số | Mục đích chung I / O |
| 50 |
P0.09 NFC1 |
I / O kỹ thuật số Đầu vào NFC |
Mục đích chung I / O Kết nối ăng ten NFC |
| 51 |
P0.10 NFC2 |
I / O kỹ thuật số Đầu vào NFC |
Mục đích chung I / O Kết nối ăng ten NFC |
| 52 | GND | ||
| 53 | P1.07 | I / O kỹ thuật số | Mục đích chung I / O |
| 54 | P1.05 | I / O kỹ thuật số | Mục đích chung I / O |
| 55 | P1.03 | I / O kỹ thuật số | Mục đích chung I / O |
| 56 |
P0.31 AIN7 |
I / O kỹ thuật số Đầu vào analog |
Mục đích chung I / O Đầu vào analog |
| 57 |
P0.29 AIN5 |
I / O kỹ thuật số Đầu vào analog |
Mục đích chung I / O Đầu vào analog |
| 58 |
P0.30 AIN6 |
I / O kỹ thuật số Đầu vào analog |
Mục đích chung I / O Đầu vào analog |
