Thông tin chi tiết sản phẩm:
|
| Chipset: | SX1268 bởi Semtech | Kích thước: | 24,3 * 17 * 3,4mm |
|---|---|---|---|
| Nhiệt độ hoạt động: | -20 ~ + 85 ℃ | Điện áp hoạt động: | 1,8-3,7V |
| Năng lượng TX: | 20dBm | Độ nhạy Rx: | -148dBm |
| Mức tiêu thụ hiện tại khi ngủ: | 1,5μA | Sử dụng môi trường: | Thành phố thông minh, Công nghiệp tự động hóa và đồng hồ đo |
| tần số: | 434 / 470MHz | Phạm vi tối đa: | 3km |
| Làm nổi bật: | Mô-đun không dây Bộ thu phát Rf SX1268 433mhz,Phổ trải rộng LoRa SX1268,20dBm Mô-đun không dây Bộ thu phát Rf 433mhz |
||
LoRa trải phổ mô-đun không dây khoảng cách dài SX1268 433MHz mô-đun không dây kích thước nhỏ tiêu thụ điện năng thấp mô-đun không dây
LoRa trải phổ mô-đun không dây khoảng cách dài SX1268 433MHz mô-đun không dây kích thước nhỏ tiêu thụ điện năng thấp mô-đun không dây

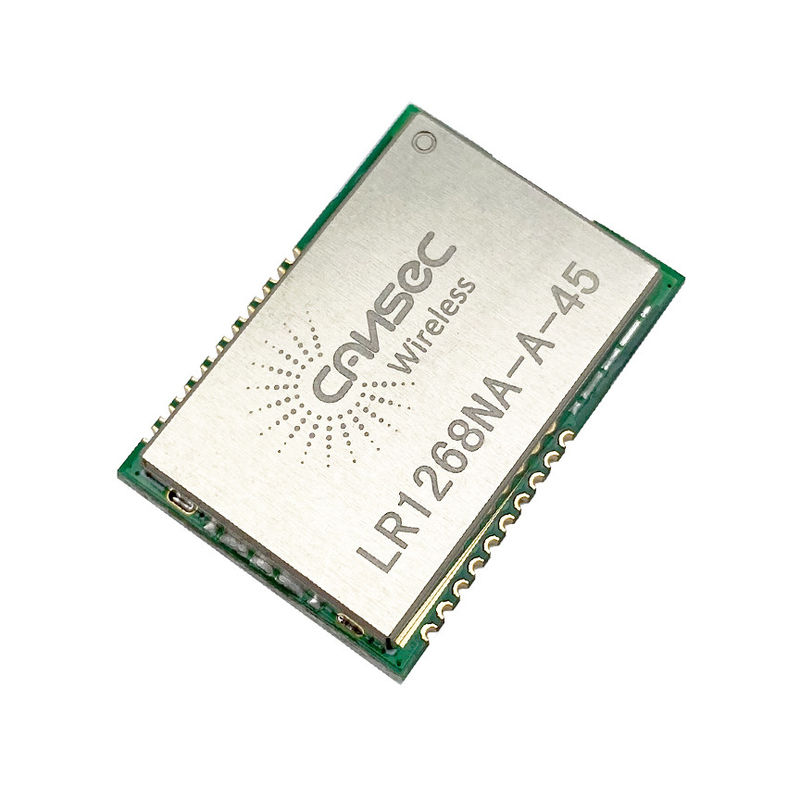

Mô-đun LR1268 được thiết kế dựa trên SX1268.Bộ thu phát vô tuyến tần số sub-GHz SX1268 lý tưởng cho các ứng dụng không dây tầm xa.Các thiết bị này hỗ trợ điều chế LoRa® cho các trường hợp sử dụng LPWAN và điều chế (G) FSK cho các trường hợp sử dụng cũ.Các thiết bị có cấu hình cao để đáp ứng các yêu cầu ứng dụng khác nhau bằng cách sử dụng tiêu chuẩn LoRaWAN® toàn cầu hoặc các giao thức độc quyền.
Các thiết bị được thiết kế để tuân thủ các yêu cầu về lớp vật lý của thông số kỹ thuật LoRaWAN do LoRa Alliance ™ phát hành.
Đài thích hợp cho các hệ thống nhắm mục tiêu tuân thủ các quy định về vô tuyến bao gồm nhưng không giới hạn ở các yêu cầu quy định của Trung Quốc và ETSI EN 300 220 (434 MHz).Phạm vi phủ sóng tần số liên tục từ 410 MHz đến 810 MHz cho phép hỗ trợ các băng tần thiết bị tầm ngắn năng lượng thấp 490 và 780 MHz của Trung Quốc.
| Số Pad | Tên | Loại ghim | Sự miêu tả |
| 1-12 | GND | Ghim nối đất | Kết nối với GND |
| 13 | VDD | QUYỀN LỰC | Nguồn cung cấp chip chính 1.8V đến 3.7V |
| 14 | DIO1 | I / O | IO kỹ thuật số đa năng |
| 15 | BẬN | O | Chỉ báo bận |
| 16 | NRESET | Tôi | Đặt lại đầu vào kích hoạt |
| 17 | MISO | O | SPI đầu ra nô lệ |
| 18 | MOSI | Tôi | Đầu vào nô lệ SPI |
| 19 | SCK | Tôi | Đồng hồ SPI |
| 20 | NSS | Tôi | SPI Slave Chọn |
| 21 | GND | Ghim nối đất | Kết nối với GND |
| 22 | GND | Ghim nối đất | Kết nối với GND |
| 23 | RF_OUT | O | Đầu ra máy phát RF |
| 24 | GND | Ghim nối đất | Kết nối với GND |
| 25 | GND | Ghim nối đất | Kết nối với GND |
