Thông tin chi tiết sản phẩm:
|
| Chipset: | Semtech SX1268 | Kích thước: | 24,3 * 17 * 3,4mm |
|---|---|---|---|
| Nhiệt độ hoạt động: | -20 ~ + 85 ℃ | Điện áp hoạt động: | 1,8-3,7V |
| Năng lượng TX: | 20dBm | Độ nhạy Rx: | -148dBm |
| Mức tiêu thụ hiện tại khi ngủ: | 1,5μA | Ứng dụng: | Đồng hồ thông minh / Hậu cần chuỗi cung ứng / Điều khiển từ xa |
| Tần suất làm việc: | 434 hoặc 470MHz | Bộ tạo dao động: | Pha lê TCXO hoặc Pha lê thường |
| Làm nổi bật: | Mô-đun Lora 433mhz,Mô-đun SX1268 ST,Mô-đun Lora 20dBm 433Mhz |
||
LoRa trải phổ mô-đun không dây khoảng cách dài SX1268 433MHz mô-đun không dây kích thước nhỏ tiêu thụ điện năng thấp mô-đun không dây
LoRa trải phổ mô-đun không dây khoảng cách dài SX1268 433MHz mô-đun không dây kích thước nhỏ tiêu thụ điện năng thấp mô-đun không dây

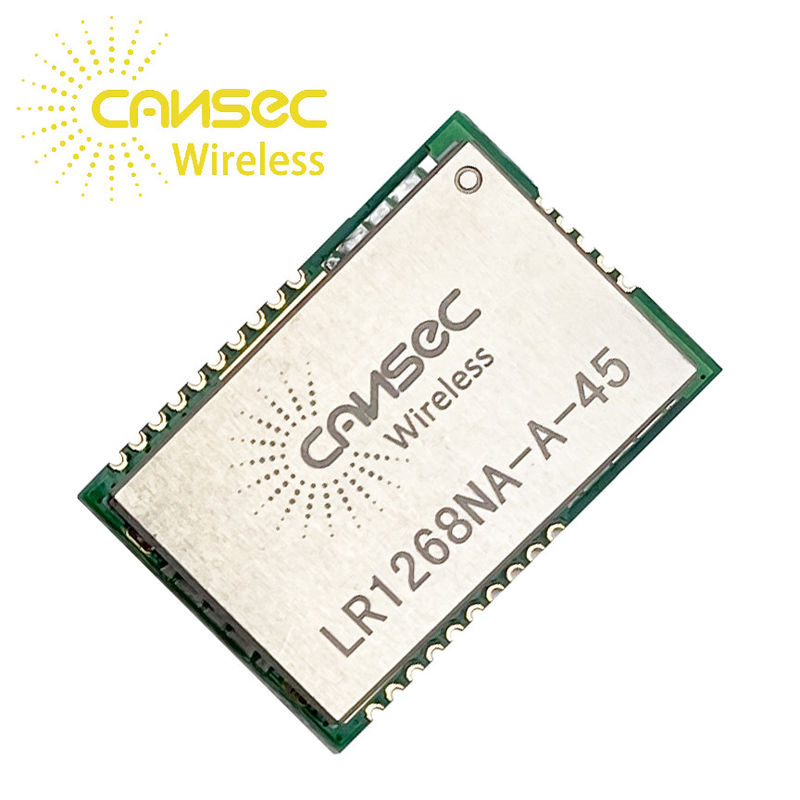

Mô-đun LR1268 được thiết kế dựa trên SX1268.Bộ thu phát vô tuyến tần số sub-GHz SX1268 lý tưởng cho các ứng dụng không dây tầm xa.Các thiết bị này hỗ trợ điều chế LoRa® cho các trường hợp sử dụng LPWAN và điều chế (G) FSK cho các trường hợp sử dụng cũ.Các thiết bị có cấu hình cao để đáp ứng các yêu cầu ứng dụng khác nhau bằng cách sử dụng tiêu chuẩn LoRaWAN® toàn cầu hoặc các giao thức độc quyền.
Các thiết bị được thiết kế để tuân thủ các yêu cầu về lớp vật lý của thông số kỹ thuật LoRaWAN do LoRa Alliance ™ phát hành.
Đài thích hợp cho các hệ thống nhắm mục tiêu tuân thủ các quy định về vô tuyến bao gồm nhưng không giới hạn ở các yêu cầu quy định của Trung Quốc và ETSI EN 300 220 (434 MHz).Phạm vi phủ sóng tần số liên tục từ 410 MHz đến 810 MHz cho phép hỗ trợ các băng tần thiết bị tầm ngắn năng lượng thấp 490 và 780 MHz của Trung Quốc.
Các ứng dụng
Đặc tính
- Modem LoRa và FSK
- Ngân sách liên kết tối đa 170 dB
- Điện áp cung cấp rộng: VBAT: 1,8 đến 3,6V
- Đầu ra RF lên đến +21 dBm
- Tốc độ bit có thể lập trình lên đến 62,5 kbps LoRa và 300 kbps FSK
- Tích hợp bộ chuyển đổi DC-DC và LDO
- Độ nhạy cao: xuống -148 dBm
- Miễn nhiễm chặn 88 dB ở độ lệch 1 MHz
- Từ chối đồng kênh 19 dB ở chế độ LoRa
- Bộ tổng hợp tích hợp đầy đủ với độ phân giải 61 Hz
- Điều chế FSK, GFSK, MSK, GMSK và LoRa
- Bộ đồng bộ hóa bit tích hợp để khôi phục đồng hồ
- Phát hiện hoạt động kênh tự động (CAD) với AFC cực nhanh
- Tinh thể thông thường và tinh thể TXCO là tùy chọn
- Phát hiện mở đầu
- Điều kiện đóng gói và vận hành:
Gói tem 3,4 mm, 17 mm × 24,3 mm để lắp ráp dễ dàng và thiết kế PCB chi phí thấp
- Phạm vi nhiệt độ hoạt động: -20 ℃ đến + 70 ℃
| Số Pad | Tên | Loại ghim | Sự miêu tả |
| 1-12 | GND | Ghim nối đất | Kết nối với GND |
| 13 | VDD | QUYỀN LỰC | Nguồn cung cấp chip chính 1.8V đến 3.7V |
| 14 | DIO1 | I / O | IO kỹ thuật số đa năng |
| 15 | BẬN | O | Chỉ báo bận |
| 16 | NRESET | Tôi | Đặt lại đầu vào kích hoạt |
| 17 | MISO | O | SPI đầu ra nô lệ |
| 18 | MOSI | Tôi | Đầu vào nô lệ SPI |
| 19 | SCK | Tôi | Đồng hồ SPI |
| 20 | NSS | Tôi | SPI Slave Chọn |
| 21 | GND | Ghim nối đất | Kết nối với GND |
| 22 | GND | Ghim nối đất | Kết nối với GND |
| 23 | RF_OUT | O | Đầu ra máy phát RF |
| 24 | GND | Ghim nối đất | Kết nối với GND |
| 25 | GND | Ghim nối đất | Kết nối với GND |
