Thông tin chi tiết sản phẩm:
|
| Kích thước: | 15mm * 22mm (+ ăng ten 25mm) * 3.2mm | Năng lượng TX: | 13dBm |
|---|---|---|---|
| Độ nhạy Rx: | -124dBm | TX hiện tại: | 25mA |
| RX hiện tại: | 5,5mA | Chế độ chờ: | 1uA |
| Ăng-ten: | Đầu nối Helix | Chipset: | CC1312 của Texas Instruments |
| tần số: | 434/868 / 915MHz | Chạm tới: | Tối đa 800m |
| Làm việc tạm thời: | -20 ~ + 70oC | Điện áp làm việc: | 1,8 ~ 3,8V |
| Làm nổi bật: | TI CC1312R1F3 Mô-đun phụ GHz,Mô-đun GHz phụ dải dài,Cansec không dây AN1312HA-E |
||
Cansec Wireless AN1312HA-A TI CC1312R1F3 Mô-đun Sub-GHz Dải rộng của ngành công nghiệp thông minh
| Tham số | Min | Typ | Max | Đơn vị | |
| Điện áp hoạt động | 1,8 | - | 3.8 | V | |
| Nhiệt độ hoạt động | -20 | - | +70 | ℃ | |
|
Hiện hành Tiêu dùng |
Chế độ ngủ | - | 1 | - | uA |
| Chế độ nhận | - | số 8 | - | mA | |
| Chế độ truyền | - | 27 | - | mA | |
| Nguồn TX (Dành cho nhà cung cấp dịch vụ) | - | 12 | dBm | ||
| Độ nhạy RX (Đối với Điều chế Lora) | - | - | -121 | dBm | |
| Khoảng cách |
434 / 470MHz: 400-500 868 / 915MHz: 600-800 |
m | |||

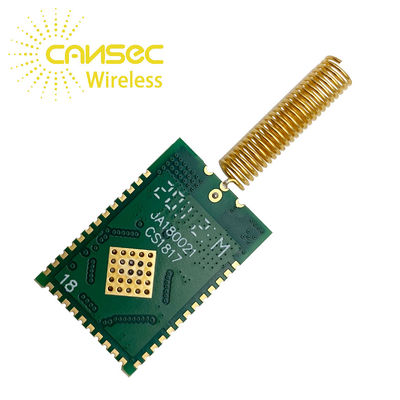

Cansec Wireless AN1312HA-A TI CC1312R1F3 Mô-đun Sub-GHz Dải rộng của ngành công nghiệp thông minh
Sự miêu tả
Mô-đun AN1312 được thiết kế dựa trên CC1312R.Thiết bị CC1312R là MCU không dây Sub-1GHz nhắm mục tiêu M-Bus không dây, IEEE 802.15.4g, các đối tượng thông minh hỗ trợ IPv6 (6LoWPAN), KNX RF, Wi-SUN® và các hệ thống độc quyền, bao gồm TI15.4-Stack.
Thiết bị CC1312R là một thành viên của nền tảng SimpleLink ™ MCU của các thiết bị RF 2,4 GHz và Sub-1 GHz tiết kiệm chi phí, tiết kiệm năng lượng.Dòng điện RF và vi điều khiển (MCU) hoạt động rất thấp, ngoài dòng điện ngủ phụ μA với khả năng duy trì RAM được bảo vệ chẵn lẻ lên đến 80KB, cung cấp tuổi thọ pin tuyệt vời và cho phép hoạt động trên pin đồng xu nhỏ và trong các ứng dụng thu năng lượng.
Thiết bị CC1312R kết hợp bộ thu phát RF linh hoạt, công suất rất thấp với CPU Arm® Cortex®-M4F 48 MHz mạnh mẽ trong một nền tảng hỗ trợ nhiều lớp vật lý và các tiêu chuẩn RF.Bộ điều khiển vô tuyến chuyên dụng (Arm® Cortex®-M0) xử lý các lệnh giao thức RF mức thấp được lưu trữ trong ROM hoặc RAM, do đó đảm bảo năng lượng cực thấp và tính linh hoạt cao.Mức tiêu thụ điện năng thấp của thiết bị CC1312R không phải trả giá bằng hiệu suất RF;thiết bị CC1312R có độ nhạy và hiệu suất mạnh mẽ (chọn lọc và chặn) tuyệt vời.
Thiết bị CC1312R là giải pháp chip đơn tích hợp cao, kết hợp hệ thống RF hoàn chỉnh và bộ chuyển đổi DC / DC trên chip.Các cảm biến có thể được xử lý theo cách thức tiêu thụ điện năng rất thấp bằng một thiết bị tự động, có thể lập trình được
Bộ điều khiển cảm biến công suất cực thấp CPU với 4KB SRAM cho chương trình và dữ liệu.Bộ điều khiển cảm biến, với chế độ đánh thức nhanh và công suất cực thấp 2 MHz được thiết kế để lấy mẫu, đệm và xử lý cả tương tự và kỹ thuật số.
Ứng dụng
- 433-, 470- đến 510-, 868- và 902 đến 928 MHz Hệ thống ISM và SRD với băng thông nhận xuống tới 4 kHz
- Tự động hóa nhà và tòa nhà
- Hệ thống an ninh tòa nhà - máy dò chuyển động, khóa cửa điện tử, cảm biến cửa và cửa sổ, cổng ra vào
- HVAC - bộ điều nhiệt, cảm biến môi trường không dây, bộ điều khiển hệ thống HVAC
- Hệ thống an toàn cháy nổ - đầu báo khói, bảng điều khiển báo cháy
- Giám sát video - camera IP
- Dụng cụ mở cửa nhà để xe
- Kiểm soát thang máy và thang cuốn
- Lưới điện thông minh và đọc đồng hồ tự động
- Đồng hồ đo nước, ga, điện
- Bộ phân bổ chi phí nhiệt
- Cổng vào
- Mạng cảm biến không dây
- Các ứng dụng cảm biến tầm xa
- Theo dõi và quản lý tài sản
- Tự động hóa nhà máy
- Các ứng dụng chăm sóc sức khỏe không dây
- Các ứng dụng thu hoạch năng lượng
- Nhãn kệ điện tử (ESL)
| Số Pad | Tên | Loại ghim | Sự miêu tả |
| 1 | GND | Ghim nối đất | Kết nối với GND |
| 2 | DIO_1 | I / O kỹ thuật số | GPIO, |
| 3 | DIO_2 | I / O kỹ thuật số | GPIO |
| 4 | DIO_3 | I / O kỹ thuật số | GPIO |
| 5 | DIO_4 | I / O kỹ thuật số | GPIO |
| 6 | DIO_5 | I / O kỹ thuật số | GPIO, Khả năng ổ đĩa cao |
| 7 | DIO_6 | I / O kỹ thuật số | GPIO, Khả năng ổ đĩa cao |
| số 8 | DIO_7 | I / O kỹ thuật số | GPIO, Khả năng ổ đĩa cao |
| 9 | GND | Ghim nối đất | Kết nối với GND |
| 10 | VDD | Quyền lực | Nguồn cung cấp chip chính 1.8V đến 3.8V |
| 11 | DIO_8 | I / O kỹ thuật số | GPIO |
| 12 | DIO_9 | I / O kỹ thuật số | GPIO |
| 13 | DIO_10 | I / O kỹ thuật số | GPIO |
| 14 | DIO_11 | I / O kỹ thuật số | GPIO |
| 15 | DIO_12 | I / O kỹ thuật số | GPIO |
| 16 | DIO_13 | I / O kỹ thuật số | GPIO |
| 17 | DIO_14 | I / O kỹ thuật số | GPIO |
| 18 | DIO_15 | I / O kỹ thuật số | GPIO |
| 19 | JTAG_TMSC | I / O kỹ thuật số | JTAG TMSC, Khả năng truyền động cao |
| 20 | JTAG_TCKC | I / O kỹ thuật số | JTAG TCKC |
| 21 | DIO_16 | I / O kỹ thuật số | GPIO, JTAG_TDO, Khả năng ổ đĩa cao |
| 22 | DIO_17 | I / O kỹ thuật số | GPIO, JTAG_TDI, Khả năng ổ đĩa cao |
| 23 | DIO_18 | I / O kỹ thuật số | GPIO |
| 24 | DIO_19 | I / O kỹ thuật số | GPIO |
| 25 | DIO_20 | I / O kỹ thuật số | GPIO |
| 26 | DIO_21 | I / O kỹ thuật số | GPIO |
| 27 | DIO_22 | I / O kỹ thuật số | GPIO |
| 28 | ĐẶT LẠI_N | Đầu vào kỹ thuật số | Đặt lại, hoạt động ở mức thấp.Điện trở pullup bên trong |
| 29 | DIO_23 | I / O kỹ thuật số / tương tự | GPIO, khả năng tương tự |
| 30 | DIO_24 | I / O kỹ thuật số / tương tự | GPIO, khả năng tương tự |
| 31 | DIO_25 | I / O kỹ thuật số / tương tự | GPIO, khả năng tương tự |
| 32 | DIO_26 | I / O kỹ thuật số / tương tự | GPIO, khả năng tương tự |
| 33 | DIO_27 | I / O kỹ thuật số / tương tự | GPIO, khả năng tương tự |
| 34 | DIO_28 | I / O kỹ thuật số / tương tự | GPIO, khả năng tương tự |
| 35 | DIO_29 | I / O kỹ thuật số / tương tự | GPIO, khả năng tương tự |
| 36 | DIO_30 | I / O kỹ thuật số / tương tự | GPIO, khả năng tương tự |
| 37 | GND | Ghim nối đất | Kết nối với GND |
| 38 | CON KIẾN | RF_OUT | Loại ăng-ten: NA RF_OUT |
| 39 | GND | Ghim nối đất | Kết nối với GND |
Lưu ý: MCU IOC có thể ánh xạ một số mô-đun ngoại vi như GPIO,
SSI (SPI), UART, I2C và I2S cho bất kỳ I / Os nào có sẵn.
Các thiết bị ngoại vi AUX và JTAG được giới hạn ở các chân I / O cụ thể. Thông tin thêm vui lòng tham khảo Ti.com.
