Thông tin chi tiết sản phẩm:
|
| Chipset: | BlueNRG 232 | Kích thước: | 12,5 * 18,5 * 2,6mm |
|---|---|---|---|
| Flash / RAM: | 256KB / 24KB | Năng lượng TX: | 8dBm |
| TX hiện tại: | 15,1mA | Độ nhạy Rx: | -88dBm |
| RX hiện tại: | 7,7mA | Mức tiêu thụ hiện tại khi ngủ: | 1μA |
| Tôi / O: | 15 | Giao thức: | BLE5 & lưới |
| Ăng-ten: | Ăng-ten PCB | Phạm vi: | 100m |
| tần số: | 2,4 GHz | ||
| Làm nổi bật: | Mô-đun BLUENRG 2 ST,Mô-đun BLE232SA-A ST không dây,Mô-đun lưới BLE 8dBm |
||

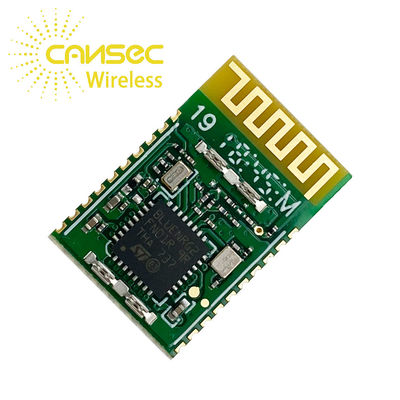

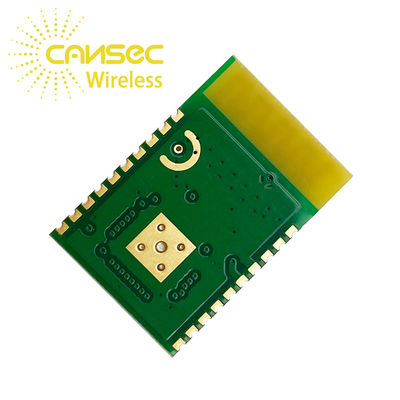

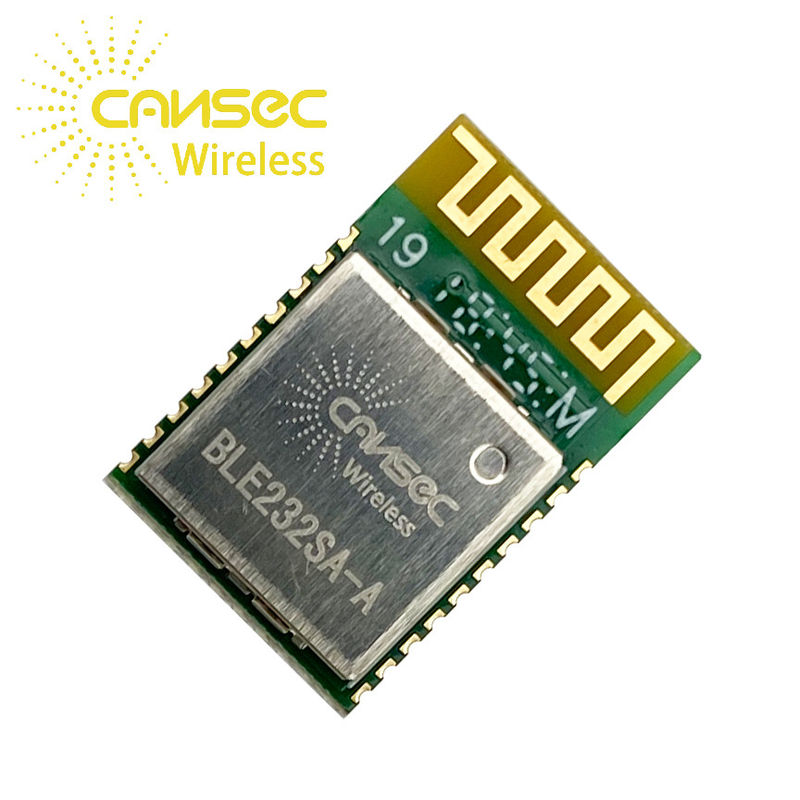

Mô-đun Bluetooth công suất thấp Mô-đun không dây Ble232SA-A St Bluenrg-2 chi phí thấp
|
Tham số
|
Min
|
Typ
|
Max
|
Đơn vị
|
|
|
Điện áp hoạt động
|
1,7
|
-
|
3.6
|
V
|
|
|
Nhiệt độ hoạt động
|
-30
|
-
|
85
|
° C
|
|
|
Mức tiêu thụ hiện tại
|
Nghỉ ngơi
|
-
|
5
|
-
|
mA
|
|
Đứng gần
|
-
|
500
|
-
|
mA
|
|
|
Chế độ truyền (8dBm)
|
-
|
15.1
|
-
|
mA
|
|
|
Năng lượng TX
|
-
|
-
|
số 8
|
dBm
|
|
|
Độ nhạy RX
|
-
|
-
|
-88
|
dBm
|
|
Mô-đun Bluetooth không dây công suất thấp Mô-đun không dây Ble232SA-A St Bluenrg-2 chi phí thấp
Sự miêu tả
Mô-đun dòng BLE232SA / UA được thiết kế dựa trên BlueNRG-2 của công ty ST.BlueNRG-2 là hệ thống đơn chế độ Bluetooth năng lượng thấp (BLE5.0) năng lượng rất thấp, tuân thủ đặc điểm kỹ thuật của Bluetooth.
BlueNRG-2 mở rộng các tính năng của bộ xử lý mạng BlueNRG từng đoạt giải thưởng, cho phép sử dụng Cortex M0 nhúng để chạy mã ứng dụng của người dùng.
BlueNRG-2 bao gồm 256kB bộ nhớ Flash lập trình, 24 kB bộ nhớ RAM tĩnh có lưu giữ (hai ngân hàng 12kB) và các thiết bị ngoại vi giao tiếp chuẩn SPI, UART, I2C.Nó cũng có tính năng hẹn giờ đa chức năng, cơ quan giám sát, bộ điều khiển RTC và DMA.
ADC có sẵn để giao tiếp với các cảm biến tương tự và để đọc kết quả đo của màn hình pin tích hợp.Một bộ lọc kỹ thuật số có sẵn để xử lý luồng PDM.
BlueNRG-2 cung cấp hiệu suất RF tuyệt vời giống như đài BlueNRG và bộ chuyển đổi DC / DC hiệu suất cao tích hợp giữ cùng các đặc tính điện năng cực thấp, nhưng BlueNRG-2 cải thiện mức tiêu thụ dòng điện ở chế độ ngủ BlueNRG cho phép tăng thêm trong thời lượng pin của các ứng dụng.
chủ, nô lệ và nhiều vai trò đồng thời
Phần mở rộng độ dài gói dữ liệu LE
-30 ° C đến 85 ° C
(ở đầu nối ăng-ten)
Dòng TX 8,3 mA (@ -2 dBm, 3.0 V)
15,34 µA (khoảng thời gian quảng cáo 1000 ms), 1 năm, 8 tháng, 19 ngày với pin 230 mAh (CR2032)
7.059 µA (khoảng kết nối 1000 ms), 3 năm, 10 tháng, 12 ngày với pin 230mAh (CR2032)
Lưu ý A: Các tính năng của BLE5.0 hiện không được hỗ trợ, nhưng nó là chip hiệu suất cao nhất hỗ trợ BLE5.0.
| Pad Numbe |
Tên |
Loại ghim |
Sự miêu tả |
| 1 | ĐẶT LẠI_N | Tôi | Thiết lập lại hệ thống |
|
2 |
DIO13 |
OD | GPI 13 |
| Tôi | UART_CTS | ||
| I / O | I2C1_DAT | ||
|
3 |
DIO12 |
OD | GPI 12 |
| I / O | I2C1_CLK | ||
| 4 | GND | Ghim nối đất | Kết nối với GND |
| 5 | VCC | QUYỀN LỰC | Đầu vào điện áp pin |
|
6 |
DIO11 |
I / O | I / O kỹ thuật số mục đích chung |
| Tôi | UART_RXD | ||
| I / O | SPI_CS1 | ||
| O | CLK_32K | ||
|
7 |
DIO10 |
I / O | I / O kỹ thuật số mục đích chung |
| Tôi | SWDIO | ||
| O | SPI_OUT | ||
| O | CLK_32K | ||
|
số 8 |
DIO9 |
I / O | I / O kỹ thuật số mục đích chung |
| Tôi | SWCLK | ||
| Tôi | SPI_IN | ||
| O | XO16 / 32M | ||
|
9 |
DIO8 |
I / O | I / O kỹ thuật số mục đích chung |
| O | UART_TXD | ||
| I / O | SPI_CLK | ||
| Tôi | PDM_DATA |
|
10 |
DIO7 / BOOT |
I / O |
Chân của bộ nạp khởi động / Mục đích chung kỹ thuật số |
| Tôi | UART_CTS | ||
| I / O | I2C2_DAT | ||
| O | PDM_CLK | ||
|
11 |
DIO6 |
I / O | I / O kỹ thuật số mục đích chung |
| O | UART_RTS | ||
| I / O | I2C2_CLK | ||
| Tôi | PDM_DATA | ||
|
12 |
DIO5 |
I / O | I / O kỹ thuật số mục đích chung |
| O | UART_TXD | ||
| I / O | I2C2_DAT | ||
| O | PWM1 | ||
|
13 |
DIO4 |
I / O | I / O kỹ thuật số mục đích chung |
| Tôi | UART_RXD | ||
| I / O | I2C2_CLK | ||
| O | PWM0 | ||
|
14 |
DIO3 |
I / O | I / O kỹ thuật số mục đích chung |
| O | PWM1 | ||
| Tôi | SPI_IN | ||
|
15 |
DIO2 |
I / O | I / O kỹ thuật số mục đích chung |
| O | PWM0 | ||
| O | SPI_OUT | ||
| O | PDM_CLK | ||
|
16 |
DIO1 |
I / O | I / O kỹ thuật số mục đích chung |
| O | UART_RTS | ||
| I / O | SPI_CS1 | ||
| Tôi | PDM_DATA | ||
|
17 |
DIO0 |
I / O | I / O kỹ thuật số mục đích chung |
| Tôi | UART_CTS | ||
| I / O | SPI_CLK | ||
| O | CPUCLK | ||
|
18 |
ANATEST0 / DIO14 |
I / O | Đầu ra tương tự / Kỹ thuật số mục đích chung |
| I / O | I2C1_CLK | ||
| I / O | SPI_CLK | ||
| 19 | ADC1 | Tôi | Đầu vào ADC 1 |
| 20 | ADC2 | Tôi | Đầu vào ADC 2 |
