Thông tin chi tiết sản phẩm:
|
Năng lượng TX: | 8dBm | TX hiện tại: | 12mA |
---|---|---|---|
Độ nhạy Rx: | -102dBm | RX hiện tại: | 5,3 mA |
Tiêu thụ hiện tại khi ngủ: | 0,7μA | vào/ra: | 12 |
Phiên bản BLE: | BLE5.3 | ||
Làm nổi bật: | Ti CC2340 mô-đun Bluetooth năng lượng thấp,2 4GHz năng lượng thấp Bluetooth module,Mô-đun Bluetooth 5.3 wifi ble |

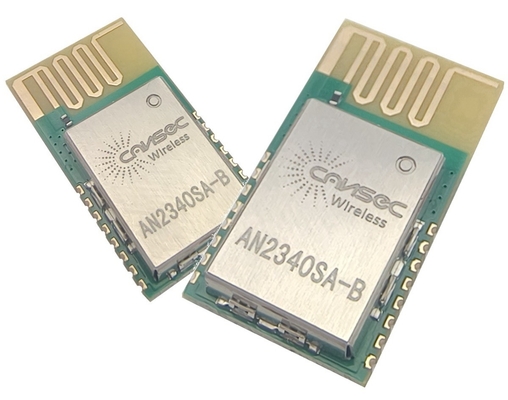

Mô-đun AN2340 được thiết kế dựa trên CC2340 của TI. Thiết bị SimpleLink TM CC2340R5 là một bộ vi điều khiển không dây 2,4 GHz (MCU) nhắm đến Bluetooth® 5.3 Low Energy, Zigbee®, IEEE 802.15.4, và các ứng dụng 2,4 GHz độc quyền.Thiết bị được tối ưu hóa cho truyền thông không dây năng lượng thấp với hình ảnh kép trên chip hỗ trợ tải về trên không (OAD) trong tự động hóa tòa nhà (cảm biến không dây), điều khiển ánh sáng, đèn hiệu), theo dõi tài sản, y tế, bán lẻ EPOS (điểm bán hàng điện tử), ESL (tiêu hiệu kệ điện tử) và thị trường điện tử cá nhân (đồ chơi, HID, bút stylus).Các tính năng nổi bật của thiết bị này bao gồm:
* Hỗ trợ các tính năng Bluetooth ® 5: LE Coded PHYs (Long Range), LE 2-Mbit PHY (High Speed), Extensions quảng cáo, Multiple Advertisement Sets, CSA#2, Direction Finding,cũng như tương thích ngược và hỗ trợ cho các tính năng chính từ Bluetooth ® 4.2 và các thông số kỹ thuật năng lượng thấp trước đó.
* Bộ giao thức phần mềm Bluetooth ® 5.3 đủ điều kiện đầy đủ được bao gồm với Bộ phát triển phần mềm (SDK) SimpleLink TM CC23xx.
* Hỗ trợ cho Bluetooth® mesh (các nút năng lượng thấp).
* Hỗ trợ đống giao thức Zigbee® trong SimpleLink TM CC23x0Rx Software Development Kit (SDK).
* Điện chờ cực thấp 0,7 μA với hoạt động RTC và lưu trữ RAM đầy đủ cho phép kéo dài đáng kể tuổi thọ pin đặc biệt là cho các ứng dụng có khoảng thời gian ngủ dài hơn.
* Điện vô tuyến trung bình rất thấp cho các trường hợp sử dụng BLE theo chu kỳ làm việc. Điện vô tuyến trung bình ~ 6uA khi hoạt động trong kết nối Bluetooth®Low Energy với công suất đầu ra TX = 0dBm và khoảng thời gian kết nối 1s.
Mua liên kết↓↓↓
Pin NO. |
Tên | Loại chân | Mô tả |
---|---|---|---|
1 | DIO16_SWDIO | Số | GPIO, giao diện SWD: chế độ chọn hoặc SWDIO, khả năng ổ đĩa cao |
2 | DIO17_SWDCK | Số | GPIO, giao diện SWD: đồng hồ, khả năng ổ đĩa cao |
3 | DIO20_A11 | Số hoặc analog | GPIO, khả năng tương tự |
4 | DIO21_A10 | Số hoặc analog | GPIO, khả năng tương tự |
5 | DIO24_A7 | Số hoặc analog | GPIO, khả năng tương tự, khả năng ổ đĩa cao |
6 | Reset_N | Nhập số | Khởi động lại, hoạt động thấp, kéo bên trong |
7 | DIO6_A1 | Số hoặc analog | GPIO, khả năng tương tự |
8 | GND | Đinh đất | Kết nối với GND |
9 | GND | Đinh đất | Kết nối với GND |
10 | DIO_13 | Số | GPIO |
11 | DIO_12 | Số | GPIO, khả năng ổ đĩa cao |
12 | DIO_11 | Số | GPIO |
13 | DIO_8 | Số | GPIO |
14 | GND | Đinh đất | Kết nối với GND |
15 | GND | Đinh đất | Kết nối với GND |
16 | VDD | Sức mạnh | 1.8V đến 3.8V nguồn cung cấp chip chính |
