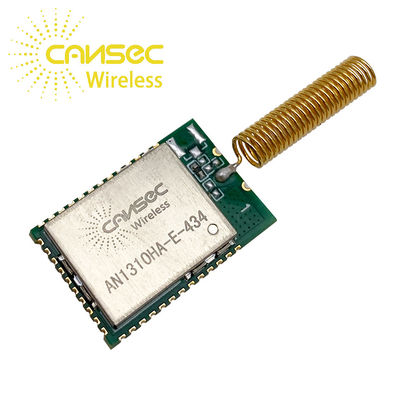

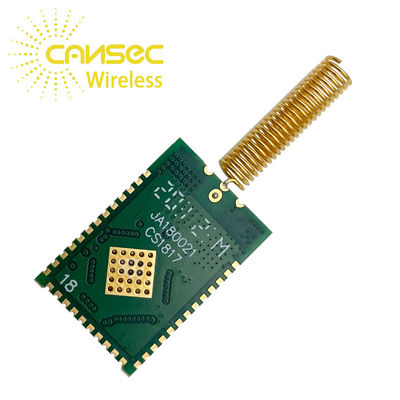

Mô-đun 13dBm 1uA Cc1310 Lora 868mhz Mô-đun RF Soc Ti không dây

Mô-đun 13dBm 1uA Cc1310 Lora 868mhz Mô-đun RF Soc Ti không dây
Mô-đun 13dBm 1uA Cc1310 Lora 868mhz Mô-đun RF Soc Ti không dây Mô-đun 13dBm 1uA Cc1310 Lora 868mhz Mô-đun RF Soc Ti không dây Mô-đun 13dBm 1uA Cc1310 Lora 868mhz Mô-đun RF Soc Ti không dây

Hình ảnh lớn :  Mô-đun 13dBm 1uA Cc1310 Lora 868mhz Mô-đun RF Soc Ti không dây

Thông tin chi tiết sản phẩm:
Nguồn gốc: BẮC KINH
Hàng hiệu: Cansec Wireless
Số mô hình: AN1310HA-E
Thanh toán:
Số lượng đặt hàng tối thiểu: 100
Giá bán: USD 4.12$ per piece
chi tiết đóng gói: Hộp 1000 miếng Kích thước gói: 40 * 34 * 20 cm Tổng trọng lượng: 5.000 kg
Thời gian giao hàng: 5 ~ 8 tuần
Điều khoản thanh toán: T / T
Khả năng cung cấp: 2000000 miếng mỗi năm
Tiếp xúc

Mô-đun 13dBm 1uA Cc1310 Lora 868mhz Mô-đun RF Soc Ti không dây

Sự miêu tả

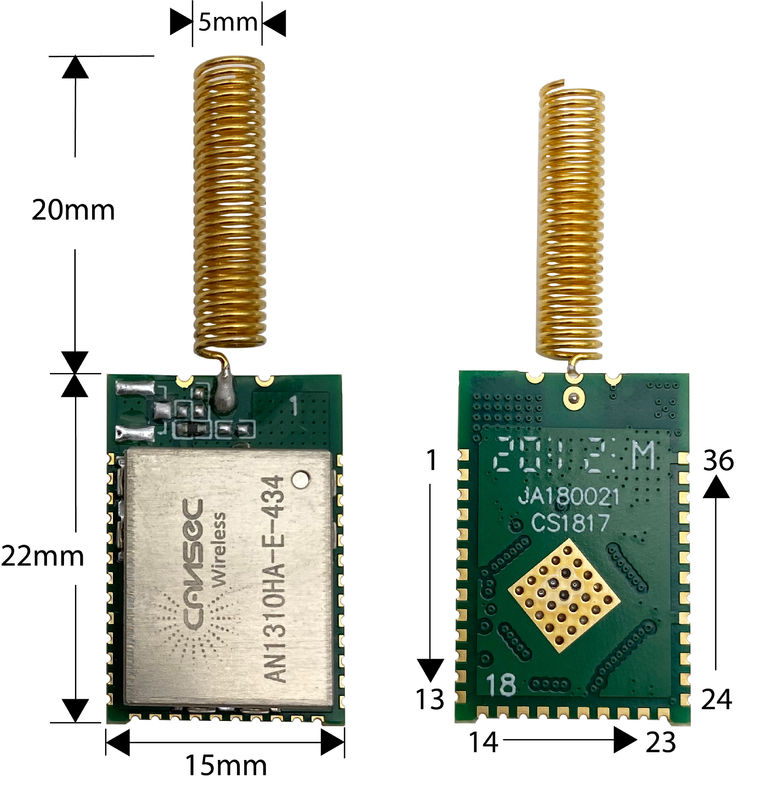

Kích thước tổng thể: 15mm * 22mm (+ ăng ten 25mm) * 3.2mm Năng lượng TX: 13dBm
Độ nhạy Rx: -124dBm TX hiện tại: 25mA
RX hiện tại: 5,5mA Chế độ chờ: 1uA
Ăng-ten: Đầu nối Helix Chipset: Texas Instruments CC1310
Tần suất làm việc: 434/470/868 / 915MHz Phạm vi: 400m (434MHz) / 700m (868 / 915MHz)
Điện áp làm việc: 1,8 ~ 3,8V
Làm nổi bật:

Mô-đun Cc1310 Lora 868mhz

,

Mô-đun Soc Ti RF không dây

,

Mô-đun 1uA Lora 868mhz

Mô-đun Soc Ti RF 434 mhz không dây 868mhz Mô-đun Cc1310 LoRa tầm xa

Mô-đun 13dBm 1uA Cc1310 Lora 868mhz Mô-đun RF Soc Ti không dây 0

Vbat = 3.3V Tần số = 434 / 470MHz

Tham số
Min
Typ
Max
Đơn vị
Điện áp hoạt động
1,8
-
3.8
V
Nhiệt độ hoạt động
-20
-
+70
℃


Mức tiêu thụ hiện tại
Chế độ ngủ
-
-
1
uA
Chế độ nhận
-
5.5
-
mA
Chế độ truyền (Đối với Nhà cung cấp dịch vụ & & Đầu nối UFL)
-
35
38
mA
Nguồn TX (Dành cho nhà cung cấp dịch vụ)
-
13
14
dBm
Độ nhạy RX
-
-
-124
dBm
Khoảng cách (434M)
400
m
Vbat = 3.3V Tần số = 868 / 915MHz
Tham số
Min
Typ
Max
Đơn vị
Điện áp hoạt động
1,8
-
3.8
V
Nhiệt độ hoạt động
-20
-
+70
℃


Mức tiêu thụ hiện tại
Chế độ ngủ
-
-
1
uA
Chế độ nhận
-
5.5
-
mA
Chế độ truyền (Đối với Nhà cung cấp dịch vụ & & Đầu nối UFL)
-
34
36
mA
Nguồn TX (Dành cho nhà cung cấp dịch vụ)
-
13
14
dBm
Độ nhạy RX
-
-
-115
dBm
Khoảng cách (868M)
700
m



Mô-đun Soc Ti RF 434 mhz không dây 868mhz Mô-đun Cc1310 LoRa tầm xa

1. Mô-đun AN1310 được thiết kế dựa trên CC1310F128.Thiết bị CC1310 là phần đầu tiên trong dòng MCU không dây công suất cực thấp, hiệu quả về chi phí.Thiết bị CC1310 kết hợp bộ thu phát RF linh hoạt, công suất rất thấp với bộ vi điều khiển 48 MHz Cortex-M3 mạnh mẽ trong một nền tảng hỗ trợ nhiều lớp vật lý và các tiêu chuẩn RF.Bộ điều khiển vô tuyến chuyên dụng (Cortex-M0) xử lý các lệnh giao thức RF mức thấp được lưu trữ trong ROM hoặc RAM, do đó đảm bảo năng lượng cực thấp và tính linh hoạt.Việc tiêu thụ điện năng thấp của thiết bị CC1310 không phải trả giá bằng hiệu suất RF;thiết bị CC1310 có độ nhạy và hiệu suất mạnh mẽ (chọn lọc và chặn) tuyệt vời.
2. Thiết bị CC1310 là giải pháp chip đơn tích hợp cao, kết hợp hệ thống RF hoàn chỉnh và bộ chuyển đổi DC-DC trên chip.
3. Các cảm biến có thể được xử lý theo cách thức tiêu thụ điện năng rất thấp bằng MCU công suất cực thấp tự trị chuyên dụng có thể được cấu hình để xử lý các cảm biến tương tự và kỹ thuật số;do đóMCU chính (Cortex-M3) có thể tối đa hóa thời gian ngủ.
4. Hệ thống vô tuyến và quản lý đồng hồ và nguồn CC1310 yêu cầu cấu hình và xử lý cụ thể bằng phần mềm để hoạt động chính xác.Điều này đã được thực hiện trong TI RTOS, và do đó chúng tôi khuyến nghị rằng khung phần mềm này được sử dụng cho tất cả việc phát triển ứng dụng trênthiết bị.TI-RTOS hoàn chỉnh và trình điều khiển thiết bị được cung cấp miễn phí trong mã nguồn.

Đặc trưng

  • Tích hợp CC1310F128 Hệ thống trên chip RF phụ 1 GHz (SOC)
  • Kích thước: 15mm X 22mmX3,2mm
  • Điện áp hoạt động: 1.8V đến 3.8V
  • Nhiệt độ hoạt động: -20 ℃ ~ + 70 ℃
  • Nhiệt độ lưu trữ: -40 ℃ ~ + 125 ℃
  • Vi điều khiển
    • ARM Cortex –M3 mạnh mẽ
    • Tốc độ đồng hồ lên đến 48MHz
    • 128KB Flash lập trình trong hệ thống
    • 8KB SRAM cho Bộ nhớ đệm (hoặc dưới dạng RAM Mục đích Chung)
    • 20KB của Ultralow Rò rỉ SRAM
    • Gỡ lỗi cJTAG và JTAG 2 chân
    • Hỗ trợ nâng cấp qua mạng (OTA)
  • Bộ điều khiển cảm biến nguồn Ultralow
    • Có thể tự chạy từ phần còn lại của hệ thống
    • Kiến trúc 16-bit
    • 2KB SRAM rò rỉ Ultralow cho Mã và Dữ liệu
  • Kiến trúc kích thước mã hiệu quả, đặt TI-RTOS, Trình điều khiển và Bộ nạp khởi động trong ROM
  • Thiết bị ngoại vi
    • Tất cả các chân ngoại vi kỹ thuật số có thể được chuyển đến bất kỳ GPIO nào
    • Bốn mô-đun hẹn giờ có mục đích chung (Tám bộ định thời 16 bit hoặc bốn bộ hẹn giờ 32 bit, mỗi bộ định giờ PWM)
    • 12-bit ADC, 200 ksamples / s, 8-Channel Analog MUX
    • Bộ so sánh thời gian liên tục
  • Bộ so sánh đồng hồ công suất Ultralow
  • Nguồn hiện tại có thể lập trình
  • UART
  • 2 x SSI (SPI, MICROWIRE, TI)
  • I2C
  • I2S
  • Đồng hồ thời gian thực (RTC)
  • Mô-đun bảo mật AES-128
  • Trình tạo số ngẫu nhiên đích thực (TRNG)
  • Hỗ trợ tám nút cảm biến điện dung
  • Cảm biến nhiệt độ tích hợp
  • Năng lượng thấp
    • MCU chế độ hoạt động: 48MHz Chạy Coremark: 2,5mA (51μA / MHz)
    • MCU chế độ hoạt động: 48,5 CoreMark / mA
    • Bộ điều khiển cảm biến chế độ hoạt động ở 24 MHz: 0,4mA + 8,2μA / MHz
    • Bộ điều khiển cảm biến, Mỗi giây đánh thức một lần Thực hiện một lần lấy mẫu ADC 12 bit: 0,95μA
    • Chế độ chờ: 0,7μA (Chạy RTC và RAM và CPU Duy trì)
    • Tắt máy: 185nA (Đánh thức khi có sự kiện bên ngoài)
  • Phần RF
    • Sử dụng độ nhạy máy thu tuyệt vời -124 dBm

Chế độ dải dài, -110dBm ở 50kb / giây

  • Tính chọn lọc tuyệt vời: 56dB
  • Hiệu suất chặn tuyệt vời: 90 dB
  • Công suất đầu ra có thể lập trình lên đến +14 dBm
Mô-đun 13dBm 1uA Cc1310 Lora 868mhz Mô-đun RF Soc Ti không dây 1

Mô-đun 13dBm 1uA Cc1310 Lora 868mhz Mô-đun RF Soc Ti không dây 2



Mô-đun 13dBm 1uA Cc1310 Lora 868mhz Mô-đun RF Soc Ti không dây 3

Mô-đun 13dBm 1uA Cc1310 Lora 868mhz Mô-đun RF Soc Ti không dây 4

Mô-đun 13dBm 1uA Cc1310 Lora 868mhz Mô-đun RF Soc Ti không dây 5

Mô-đun 13dBm 1uA Cc1310 Lora 868mhz Mô-đun RF Soc Ti không dây 6

Mô-đun 13dBm 1uA Cc1310 Lora 868mhz Mô-đun RF Soc Ti không dây 7

Mô-đun 13dBm 1uA Cc1310 Lora 868mhz Mô-đun RF Soc Ti không dây 8

Mô-đun 13dBm 1uA Cc1310 Lora 868mhz Mô-đun RF Soc Ti không dây 9

Mô-đun 13dBm 1uA Cc1310 Lora 868mhz Mô-đun RF Soc Ti không dây 10
Câu hỏi thường gặp
Q1: Bạn có phải là nhà máy hoặc công ty thương mại?
A1: Chúng tôi là một nhà máy chuyên nghiệp với 25 năm kinh nghiệm.
Q2: Bạn có thể chấp nhận OEM / ODM?
A2: Chắc chắn, chúng tôi có kinh nghiệm OEM & ODM phong phú.
Q3: Bạn có đảm bảo chất lượng?
A3;Mỗi sản phẩm của chúng tôi đều đã trải qua quá trình kiểm tra chất lượng và có hai năm dịch vụ hậu mãi miễn phí.
