Thông tin chi tiết sản phẩm:
|
| Kích thước: | 15mm * 22mm * 3.2mm | Năng lượng TX: | 13dBm |
|---|---|---|---|
| Độ nhạy Rx: | -124dBm | TX hiện tại: | 25mA |
| RX hiện tại: | 5,5mA | Chế độ chờ: | 1uA |
| Ăng-ten: | Trình kết nối UFL | Chipset: | CC1312 của Texas Instruments |
| tần số: | 434/470/868 / 915MHz | Chạm tới: | Tối đa 800m |
| Làm việc tạm thời: | -20 ~ + 70oC | ||
| Làm nổi bật: | Mô-đun 256 bit TI CC1312,Mô-đun IoT TI CC1312,Mô-đun I / O AES Sub GHz |
||
Phạm vi dài TI - CC1312 I / O AES 256bits Mô-đun IoT Sub-GHz Giải pháp công nghiệp Mô-đun điều khiển IoT Lớn
| Tham số | Min | Typ | Max | Đơn vị | |
| Điện áp hoạt động | 1,8 | - | 3.8 | V | |
| Nhiệt độ hoạt động | -20 | - | +70 | ℃ | |
|
Hiện hành Tiêu dùng |
Chế độ ngủ | - | 1 | - | uA |
| Chế độ nhận | - | số 8 | - | mA | |
| Chế độ truyền | - | 27 | - | mA | |
| Năng lượng TX (Đối với nhà cung cấp dịch vụ) | - | 12 | dBm | ||
| Độ nhạy RX (Đối với Điều chế Lora) | - | - | -121 | dBm | |
| Khoảng cách |
434 / 470MHz: 400-500 868 / 915MHz: 600-800 |
||||
Phạm vi dài TI - CC1312 I / O AES 256bits Mô-đun IoT Sub-GHz Giải pháp công nghiệp Mô-đun điều khiển IoT Lớn
Sự miêu tả

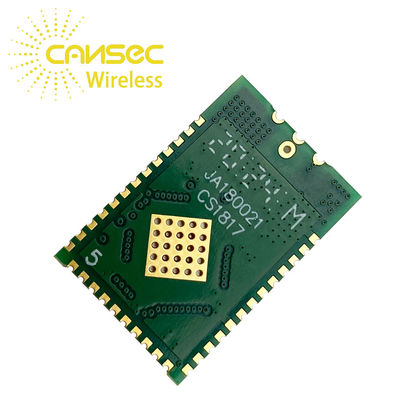

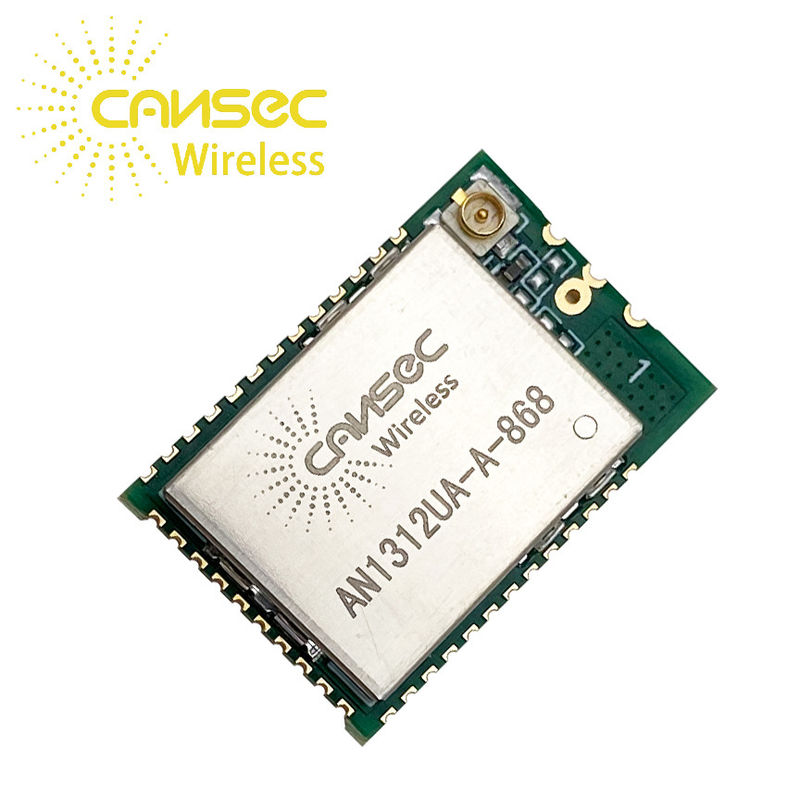

Mô-đun AN1312 được thiết kế dựa trên CC1312R.Thiết bị CC1312R là MCU không dây Sub-1GHz nhắm mục tiêu M-Bus không dây, IEEE 802.15.4g, các đối tượng thông minh hỗ trợ IPv6 (6LoWPAN), KNX RF, Wi-SUN® và các hệ thống độc quyền, bao gồm TI15.4-Stack.
Thiết bị CC1312R là một thành viên của nền tảng SimpleLink ™ MCU của các thiết bị RF 2,4 GHz và Sub-1 GHz tiết kiệm chi phí, tiết kiệm năng lượng.Dòng điện RF và vi điều khiển (MCU) hoạt động rất thấp, ngoài dòng điện ngủ phụ μA với khả năng duy trì RAM được bảo vệ chẵn lẻ lên đến 80KB, cung cấp tuổi thọ pin tuyệt vời và cho phép hoạt động trên pin đồng xu nhỏ và trong các ứng dụng thu năng lượng.
Thiết bị CC1312R kết hợp bộ thu phát RF linh hoạt, công suất rất thấp với CPU Arm® Cortex®-M4F 48 MHz mạnh mẽ trong một nền tảng hỗ trợ nhiều lớp vật lý và các tiêu chuẩn RF.Bộ điều khiển vô tuyến chuyên dụng (Arm® Cortex®-M0) xử lý các lệnh giao thức RF mức thấp được lưu trữ trong ROM hoặc RAM, do đó đảm bảo năng lượng cực thấp và tính linh hoạt cao.Mức tiêu thụ điện năng thấp của thiết bị CC1312R không phải trả giá bằng hiệu suất RF;thiết bị CC1312R có độ nhạy và hiệu suất mạnh mẽ (chọn lọc và chặn) tuyệt vời.
Thiết bị CC1312R là giải pháp chip đơn tích hợp cao, kết hợp hệ thống RF hoàn chỉnh và bộ chuyển đổi DC / DC trên chip.Các cảm biến có thể được xử lý theo cách thức tiêu thụ điện năng rất thấp bằng một thiết bị tự động, có thể lập trình được
Bộ điều khiển cảm biến công suất cực thấp CPU với 4KB SRAM cho chương trình và dữ liệu.Bộ điều khiển cảm biến, với chế độ đánh thức nhanh và công suất cực thấp 2 MHz được thiết kế để lấy mẫu, đệm và xử lý cả tương tự và kỹ thuật số
| Số Pad | Tên | Loại ghim | Sự miêu tả |
| 1 | GND | Ghim nối đất | Kết nối với GND |
| 2 | DIO_1 | I / O kỹ thuật số | GPIO, |
| 3 | DIO_2 | I / O kỹ thuật số | GPIO |
| 4 | DIO_3 | I / O kỹ thuật số | GPIO |
| 5 | DIO_4 | I / O kỹ thuật số | GPIO |
| 6 | DIO_5 | I / O kỹ thuật số | GPIO, Khả năng ổ đĩa cao |
| 7 | DIO_6 | I / O kỹ thuật số | GPIO, Khả năng ổ đĩa cao |
| số 8 | DIO_7 | I / O kỹ thuật số | GPIO, Khả năng ổ đĩa cao |
| 9 | GND | Ghim nối đất | Kết nối với GND |
| 10 | VDD | Quyền lực | Nguồn cung cấp chip chính 1.8V đến 3.8V |
| 11 | DIO_8 | I / O kỹ thuật số | GPIO |
| 12 | DIO_9 | I / O kỹ thuật số | GPIO |
| 13 | DIO_10 | I / O kỹ thuật số | GPIO |
| 14 | DIO_11 | I / O kỹ thuật số | GPIO |
| 15 | DIO_12 | I / O kỹ thuật số | GPIO |
| 16 | DIO_13 | I / O kỹ thuật số | GPIO |
| 17 | DIO_14 | I / O kỹ thuật số | GPIO |
| 18 | DIO_15 | I / O kỹ thuật số | GPIO |
| 19 | JTAG_TMSC | I / O kỹ thuật số | JTAG TMSC, Khả năng truyền động cao |
| 20 | JTAG_TCKC | I / O kỹ thuật số | JTAG TCKC |
| 21 | DIO_16 | I / O kỹ thuật số | GPIO, JTAG_TDO, Khả năng ổ đĩa cao |
| 22 | DIO_17 | I / O kỹ thuật số | GPIO, JTAG_TDI, Khả năng ổ đĩa cao |
| 23 | DIO_18 | I / O kỹ thuật số | GPIO |
| 24 | DIO_19 | I / O kỹ thuật số | GPIO |
| 25 | DIO_20 | I / O kỹ thuật số | GPIO |
| 26 | DIO_21 | I / O kỹ thuật số | GPIO |
| 27 | DIO_22 | I / O kỹ thuật số | GPIO |
| 28 | ĐẶT LẠI_N | Đầu vào kỹ thuật số | Đặt lại, hoạt động ở mức thấp.Điện trở pullup bên trong |
| 29 | DIO_23 | I / O kỹ thuật số / tương tự | GPIO, khả năng tương tự |
| 30 | DIO_24 | I / O kỹ thuật số / tương tự | GPIO, khả năng tương tự |
| 31 | DIO_25 | I / O kỹ thuật số / tương tự | GPIO, khả năng tương tự |
| 32 | DIO_26 | I / O kỹ thuật số / tương tự | GPIO, khả năng tương tự |
| 33 | DIO_27 | I / O kỹ thuật số / tương tự | GPIO, khả năng tương tự |
| 34 | DIO_28 | I / O kỹ thuật số / tương tự | GPIO, khả năng tương tự |
| 35 | DIO_29 | I / O kỹ thuật số / tương tự | GPIO, khả năng tương tự |
| 36 | DIO_30 | I / O kỹ thuật số / tương tự | GPIO, khả năng tương tự |
| 37 | GND | Ghim nối đất | Kết nối với GND |
| 38 | CON KIẾN | RF_OUT | Loại ăng-ten: NA RF_OUT |
| 39 | GND | Ghim nối đất | Kết nối với GND |
Ghi chú: Các MCU IOC có thể ánh xạ một số mô-đun ngoại vi như GPIO,
SSI (SPI), UART, I2C và I2S đến bất kì của các có sẵn Tôi / Ô.
Các thiết bị ngoại vi AUX và JTAG được giới hạn ở các chân I / O cụ thể. Ti.com.
