Thông tin chi tiết sản phẩm:
|
| Kích thước: | 15mm * 22mm * 3.2mm | Năng lượng TX: | 14dBm |
|---|---|---|---|
| Độ nhạy Rx: | -118dBm | TX hiện tại: | 50mA |
| RX hiện tại: | 12MA | Chế độ chờ: | 1uA |
| Ăng-ten: | Antenna xoắn | Chipset: | Spirit-1 bởi ST |
| Nhiệt độ hoạt động: | -20 ~ + 70oC | Điện áp hoạt động: | 1,8 ~ 3,7V |
| Chiều dài ăng ten: | Tối đa 25mm | Tần suất làm việc: | 434/868 / 915MHz |
| Làm nổi bật: | Mô-đun Cansec S1SPI-HA-A ST,Mô-đun thu và phát không dây Sub-G,Mô-đun 14dBm ST |
||

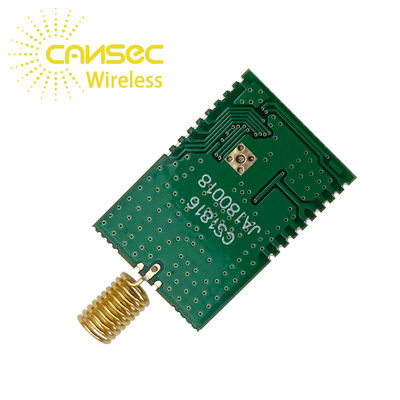

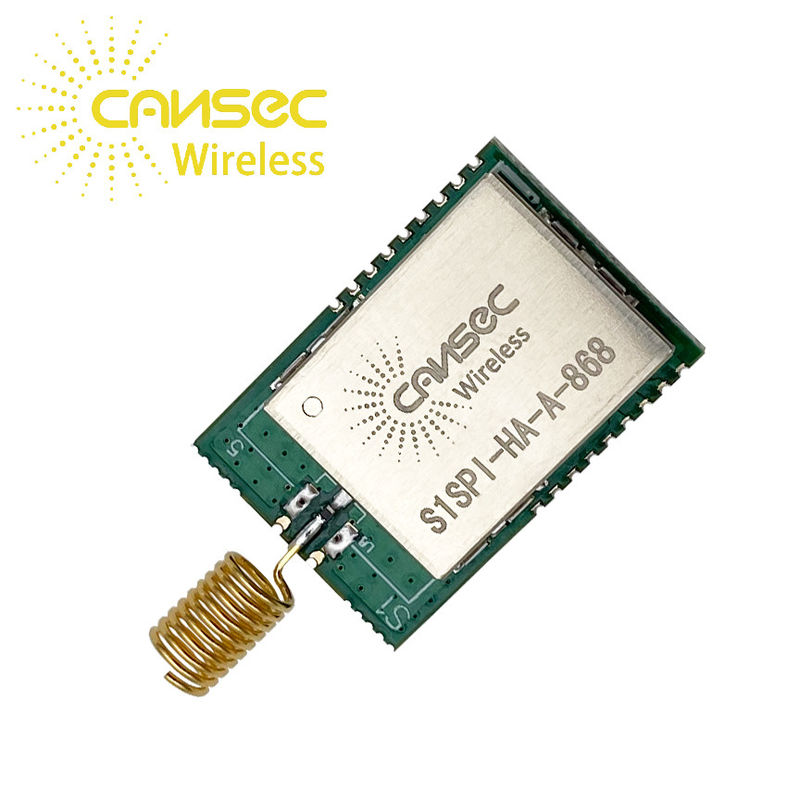

Cansec S1SPI-HA-A ST SPIRIT1QTR Giải pháp IoT thông minh Công suất thấp Mô-đun thu và phát không dây Sub-G
Tham số | Min | Typ | Max | Đơn vị | |
Điện áp hoạt động | 1,8 | - | 3.6 | V | |
Nhiệt độ hoạt động | -20 | - | +70 | ℃ | |
Hiện hành Tiêu dùng | Chế độ ngủ | - | - | 1 | uA |
Chế độ nhận | - | 9.5 | 12 | mA | |
Chế độ truyền | - | 44 | 47,5 | mA | |
Nguồn TX (Dành cho nhà cung cấp dịch vụ) | - | - | 14 | dBm | |
Độ nhạy RX (Đối với Điều chế Lora) | - | - | -118 | dBm | |
Khoảng cách | HÀ: 110 UA: 230 | m | |||
Tham số | Min | Typ | Max | Đơn vị | |
Điện áp hoạt động | 1,8 | - | 3.6 | V | |
Nhiệt độ hoạt động | -20 | - | +70 | ℃ | |
Hiện hành Tiêu dùng | Chế độ ngủ | - | - | 1 | uA |
Chế độ nhận | - | 9,6 | 10 | mA | |
Chế độ truyền | - | 49 | 57 | mA | |
Nguồn TX (Dành cho nhà cung cấp dịch vụ) | - | - | 14 | dBm | |
Độ nhạy RX (Đối với Điều chế Lora) | - | - | -118 | dBm | |
Khoảng cách | HÀ: 110 UA: 230 | m | |||
Cansec S1SPI-HA-A ST SPIRIT1QTR Giải pháp IoT thông minh Công suất thấp Mô-đun thu và phát không dây Sub-G
Mô-đun S1SPI-HA / UA / NA-A được thiết kế dựa trên Spirit1.Spirit1 là bộ thu phát RF công suất rất thấp, dành cho các ứng dụng không dây RF ở băng tần dưới 1 GHz.Nó được thiết kế để hoạt động ở cả dải tần ISM và SRD không có giấy phép ở 169, 315, 433, 868 và 915 MHz, nhưng cũng có thể được lập trình để hoạt động ở các tần số bổ sung khác trong dải tần 300-348 MHz, 387-470MHz , và các băng tần 779-956 MHz.Tốc độ dữ liệu không khí có thể lập trình từ 1 đến 500 kbps và Spirit1 có thể được sử dụng trong các hệ thống có khoảng cách kênh 12,5 / 25 kHz, tuân thủ tiêu chuẩn EN 300 220.Nó sử dụng một số lượng rất nhỏ các thành phần bên ngoài rời rạc và tích hợp một modem băng tần cơ sở có thể cấu hình, hỗ trợ quản lý dữ liệu, điều chế và giải điều chế.Việc quản lý dữ liệu xử lý dữ liệu ở định dạng gói hoàn toàn có thể lập trình được độc quyền cũng cho phép định dạng tuân thủ tiêu chuẩn M-Bus (tất cả các lớp hiệu suất).Tuy nhiên, Spirit-1 có thể thực hiện kiểm tra dự phòng theo chu kỳ trên dữ liệu cũng như mã hóa / giải mã FEC trên các gói tin.Spirit1 cung cấp công cụ giao thức xác nhận, truyền lại và thời gian chờ tự động tùy chọn để giảm chi phí hệ thống tổng thể bằng cách xử lý tất cả các hoạt động của lớp liên kết tốc độ cao.
Các ứng dụng
Cách sử dụng được yêu cầu:
- AMR (đọc đồng hồ tự động)
- Tự động hóa nhà và tòa nhà
- WSN (mạng cảm biến không dây)
- Giám sát và kiểm soát công nghiệp
- Hệ thống báo cháy và an ninh không dây
- Liên kết không dây điểm-điểm
Cansec S1SPI-HA-A ST SPIRIT1QTR Giải pháp IoT thông minh Công suất thấp Mô-đun thu và phát không dây Sub-G
Chiều dài ăng ten
| XXX (MHz) | S1SPI-HA-A-XXX | S1SPI-HA-C-XXX (868/915) |
| L (mm) | L (mm) | |
| 434 | 21 | - |
| 868 | 8.5 | 25 |
| 915 | số 8 | 24 |
Cansec S1SPI-HA-A ST SPIRIT1QTR Giải pháp IoT thông minh Công suất thấp Mô-đun thu và phát không dây Sub-G
