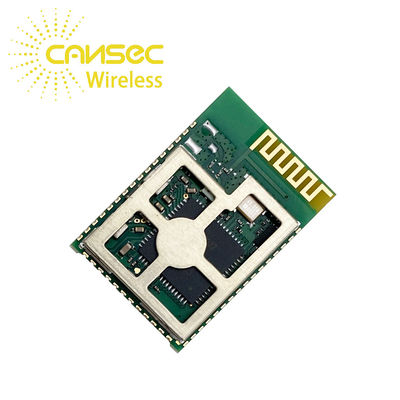

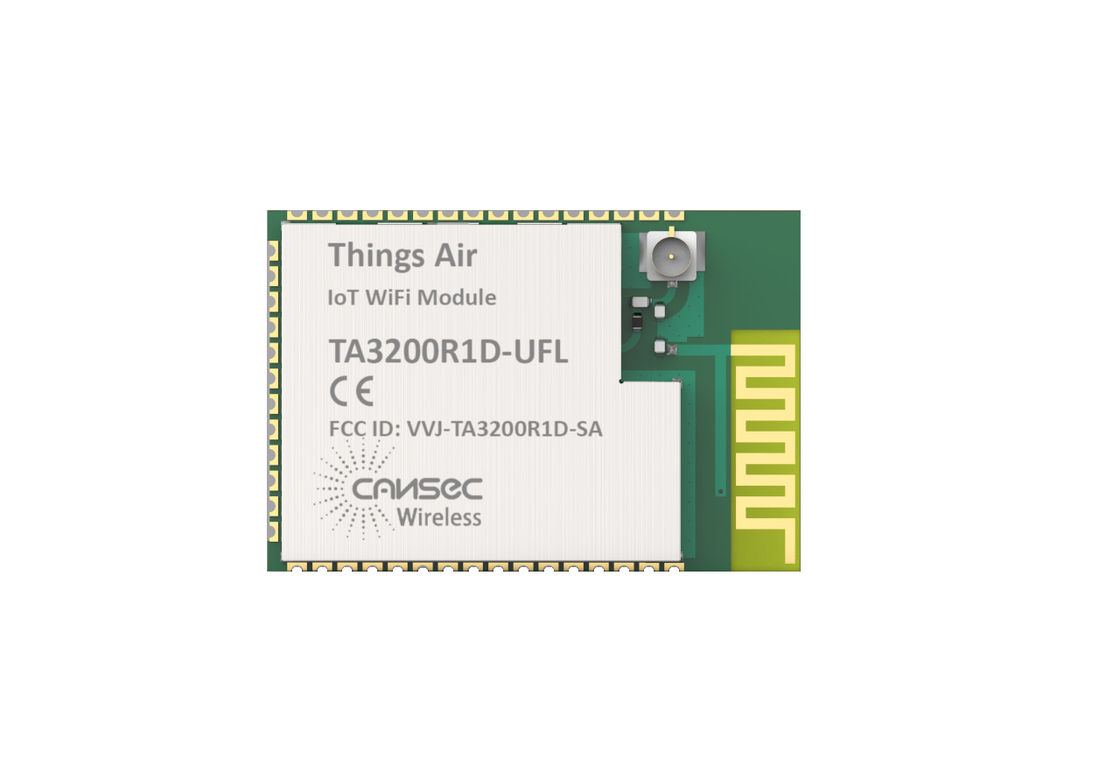

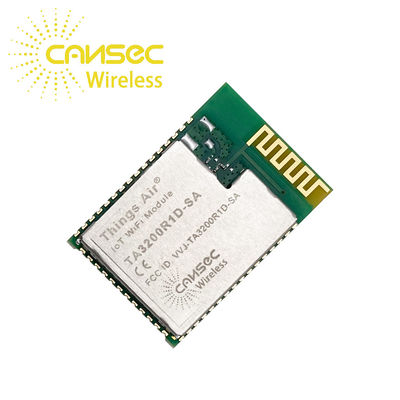

Mô-đun Wifi I3200R1D Ti CC3200 IoT

• Mô-đun vi điều khiển Wi-Fi

- Microcontroller ARM Cortex-M4 với bộ xử lý mạng Wi-Fi 802.11 b/g/n

- Ứng dụng điều khiển Wi-Fi nhúng, ứng dụng và TCP / IP v4 Networking Stack với API Socket BSD tiêu chuẩn công nghiệp

- Hardware Crypto Engine cho TLS ((SSL) An ninh Internet

- Chế độ Wi-Fi năng lượng thấp tiên tiến

- Công nghệ SmartConfig, WPS và chế độ AP để cấu hình thiết bị không đầu để kết nối với mạng Wi-Fi

- Tùy chọn thiết bị an toàn với khóa bí mật 128 bit trên chip và khởi động an toàn

• Hệ thống con vi điều khiển ứng dụng

- ARM Cortex-M4 Core ở 80 MHz

- Tùy chọn bộ nhớ nhúng

• Đèn Flash trên máy
• RAM ((tối đa 256KB)
• Các trình điều khiển ngoại vi trong ROM
• 8Mbit-Onboard flash

- Hardware Crypto Engine cho Advanced

Bảo mật phần cứng bao gồm

• AES, DES và 3DES
• SHA và MD5
• CRC và tổng kiểm tra

- 8-bit, nhanh, tương tự camera giao diện

- 1 Multichannel Audio Serial Port (McASP) Giao diện hỗ trợ định dạng I2S

- 1 SD (MMC) giao diện

- 32-Channel Micro Direct Memory Access ((μDMA))

- 2 Universal Asynchronous Receivers/Transmitters ((UARTs))

- 2 Serial Peripheral Interfaces (SPIs)

- 1 mạch tích hợp liên kết ((I2C)

- 4 bộ đếm thời gian dùng chung

- Chế độ điều chỉnh chiều rộng xung 16 bit (PWM)

- 1 Tiếng đếm thời gian.

- 4 kênh 12 bit chuyển đổi từ analog sang kỹ thuật số (ADC)

- Tối đa 22 Pin GPIO có thể lập trình riêng

• Hệ thống con xử lý mạng Wi-Fi

- 802.11b/g/n Radio, Baseband, và Medium Access Control

- TCP/IP Stack

• 8 Socket TCP, UDP hoặc RAW đồng thời
• 2 Socket TLS v1.2 hoặc SSL 3.0 đồng thời

- Động cơ mã hóa mạnh mẽ cho kết nối WLAN nhanh, an toàn với mã hóa 256 bit

- Trạm, điểm truy cập và Wi-Fi Direct Mode

- WPA2 An ninh cá nhân và doanh nghiệp

- SimpleLink Connection Manager để quản lý tình trạng bảo mật Wi-Fi

- TX Power 18dBm

- Nhạy cảm RX

• -94.7dBm ở 1 DSSS
• -87dBm ở 11 CCK
• -73dBm ở 54 OFDM

- Lượng ứng dụng

• UDP: 16Mbps
• TCP: 12Mbps
• Hệ thống phụ quản lý năng lượng

- Chuyển đổi DC-DC tích hợp với điện áp cung cấp rộng:

• VBAT:2.3 đến 3.6V

- Tiêu thụ năng lượng thấp ở 3,6V

• Giấc ngủ đông với Real-Time Clock ((RTC)):28μA
• Giấc ngủ sâu năng lượng thấp: < 275μA
• Kết nối không hoạt động: 0.875mA@DTIM=1
• RX Traffic:54mA@54OFDM
• Giao thông TX: 223mA@54OFDM

- Dòng đồng hồ tích hợp

• 40.0-MHz tinh thể với dao động bên trong
• 32.768-kHz Crystal ((RTC)
• Gói và điều kiện vận hành

• 1.27 mm Pitch, 44-Terminal, 18.22 mm × 26.65 mm Stamp Package cho việc lắp ráp dễ dàng và thiết kế PCB chi phí thấp
• Phạm vi nhiệt độ hoạt động: -20°C đến +70°C

Lưu ý: Hãy xem xét thêm các tụ điện tách tách nếu pin không thể cung cấp nguồn điện.

Và xin vui lòng cũng đảm bảo hai tụ này được đóng cửa cổng của VBT_CC.
