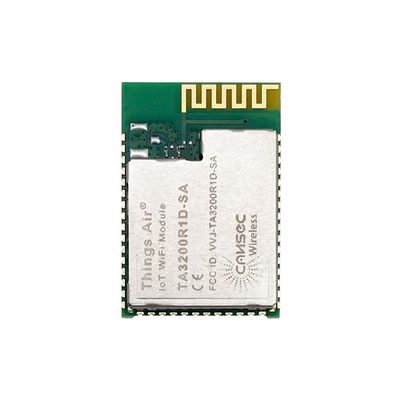

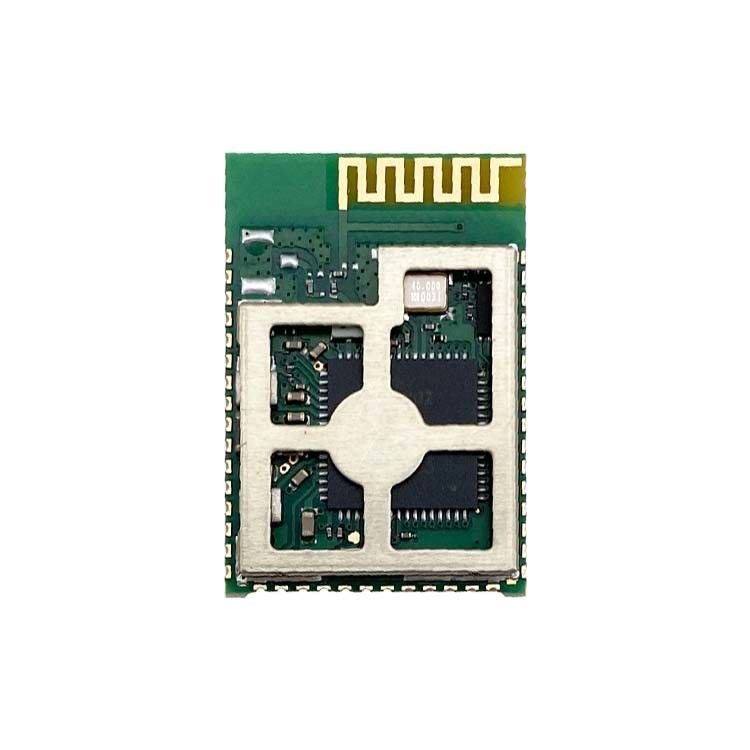

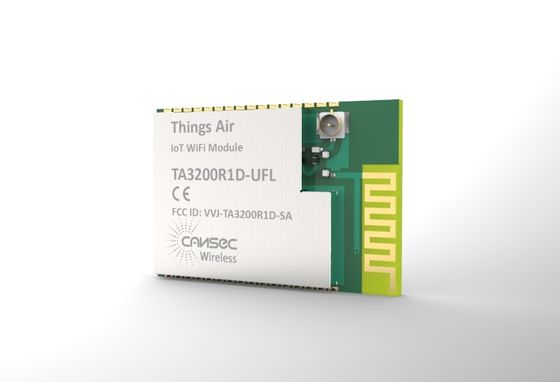

Mô-đun Wifi Ta3200R1D Ti CC3200 linh hoạt Bộ thu phát không dây ODM OEM Rf

Mô-đun Wifi Ta3200R1D Ti CC3200 linh hoạt Bộ thu phát không dây ODM OEM Rf
Mô-đun Wifi Ta3200R1D Ti CC3200 linh hoạt Bộ thu phát không dây ODM OEM Rf Mô-đun Wifi Ta3200R1D Ti CC3200 linh hoạt Bộ thu phát không dây ODM OEM Rf Mô-đun Wifi Ta3200R1D Ti CC3200 linh hoạt Bộ thu phát không dây ODM OEM Rf

Hình ảnh lớn :  Mô-đun Wifi Ta3200R1D Ti CC3200 linh hoạt Bộ thu phát không dây ODM OEM Rf

Thông tin chi tiết sản phẩm:
Nguồn gốc: BẮC KINH
Hàng hiệu: Cansec Wireless
Số mô hình: TA3200R1D-SA
Thanh toán:
Số lượng đặt hàng tối thiểu: 100
Giá bán: USD 6.10$ per piece
chi tiết đóng gói: Hộp 1000 miếng Kích thước gói: 40 * 34 * 20 cm Tổng trọng lượng: 5.000 kg
Thời gian giao hàng: 3 ~ 6 tuần
Điều khoản thanh toán: T / T
Khả năng cung cấp: 2000000 miếng mỗi năm

Mô-đun Wifi Ta3200R1D Ti CC3200 linh hoạt Bộ thu phát không dây ODM OEM Rf

Sự miêu tả
Kích thước: 18,2 * 26,7 * 2,8mm Năng lượng TX: 17dBm
Độ nhạy Rx: -95dbm TX hiện tại: 278mA
RX hiện tại: 59mA Chế độ chờ: 4uA
Loại ăng ten: Ăng ten chip Chipset: CC3200
Điểm nổi bật:

Mô-đun Wi-Fi Ti CC3200

,

Mô-đun Wi-Fi Ta3200R1D Ti CC3200

,

Mô-đun wifi ODM OEM cc3200

Mô-đun Wifi Ta3200R1D Ti CC3200 linh hoạt Bộ thu phát không dây ODM OEM Rf 0

Tùy chọn ODM / OEM linh hoạt Mô-đun phát Wifi và mô-đun thu không dây Cansec Ta3200R1D Ti CC3200 Rf

Tham số
Min
Typ
Max
Đơn vị
Hiện hành
Tiêu dùng
Chế độ Ngủ (Dành cho Ngủ đông)
-
-
9
uA
Chế độ truyền (@ 18dbm, dành cho nhà cung cấp dịch vụ)
-
400
450
mA
Nguồn TX (Dành cho nhà cung cấp dịch vụ)
-
17
20
dBm
Độ nhạy RX
-
-
-95
dBm
Khoảng cách
150
m



Tùy chọn ODM / OEM linh hoạt Mô-đun phát Wifi và mô-đun thu không dây Cansec Ta3200R1D Ti CC3200 Rf



1. Mô-đun TA3200R1D là loạt mô-đun thế hệ thứ hai trong họ SimpleLink và bao gồm bộ vi điều khiển ứng dụng (MCU), bộ xử lý mạng Wi-Fi và hệ thống con quản lý năng lượng. Mô-đun được tích hợp với tất cả các thành phần cần thiết bao gồm đèn flash trên bo mạch, đồng hồ và bộ lọc RF để tích hợp phần cứng dễ dàng và nhanh chóng đưa ra thị trường.
2. Hệ thống con MCU ứng dụng chứa lõi ARM Cortex-M4 tiêu chuẩn công nghiệp chạy ở 80MHz. Mô-đun TA3200R1D hỗ trợ nhiều loại thiết bị ngoại vi phong phú, bao gồm camera song song nhanh các tùy chọn bộ nhớ RAM nhúng, với trình điều khiển ngoại vi trong bộ nhớ ROM.Dòng này cũng bao gồm một thiết bị bảo mật với khóa bí mật 128-bit trên chip hỗ trợ khởi động an toàn cũng như các ứng dụng và mã hóa dữ liệu người dùng.
3. Mô-đun TA3200R1D cũng có hệ thống con bộ xử lý mạng Wi-Fi chứa MCU ARM Cortex-M3 chuyên dụng để giảm tải hoàn toàn MCU ứng dụng.Hệ thống con này bao gồm radio 802.11 b / g / n, băng tần cơ sở và kiểm soát truy cập trung bình với một công cụ mã hóa mạnh mẽ cho kết nối mạng WLAN và internet được bảo mật nhanh chóng với mã hóa 256-bit.Mô-đun TA3200R1D hỗ trợ các chế độ trạm, điểm truy cập và Wi-Fi Direct.Mô-đun TA3200R1D cũng hỗ trợ bảo mật cá nhân và doanh nghiệp WPA2 và WPS 2.0.Bộ xử lý mạng Wi-Fi bao gồm một ngăn xếp TCP / IP IPv4 được nhúng.
 4. Hệ thống con quản lý nguồn bao gồm một bộ chuyển đổi DC-DC tích hợp với sự hỗ trợ cho nhiều loại điện áp cung cấp. Hệ thống con này cho phép các chế độ tiêu thụ điện năng thấp như chế độ ngủ đông với chế độ RTC yêu cầu dòng điện nhỏ hơn 18µA.
Mô-đun Wifi Ta3200R1D Ti CC3200 linh hoạt Bộ thu phát không dây ODM OEM Rf 1

Mô-đun Wifi Ta3200R1D Ti CC3200 linh hoạt Bộ thu phát không dây ODM OEM Rf 2

Mô-đun Wifi Ta3200R1D Ti CC3200 linh hoạt Bộ thu phát không dây ODM OEM Rf 3

Số Pad Tên ghim Sự miêu tả Số pin CC3200 Pkg
1 GND Đất 65
2 ANTSEL1 Kiểm soát lựa chọn ăng-ten 29
3 ANTSEL2 Kiểm soát lựa chọn ăng-ten 30
4 nRESET Đặt lại chip chủ.Hoạt động ở mức thấp. 32
5 SOP2 Sense On Power 2 21
6 SOP1 Sense On Power 1 34
7 SOP0 Sense On Power 0 35
số 8 NC - -
9 NC - -
10 NC - -
11 GND Đất 65
12 GND Đất 65
13 VBT_CC Điện áp cung cấp chip (VBAT) 10,37,39,44,54
14 VDD_ANA2 ANA2 DCDC O 47
15 GPIO_30 I / O mục đích chung 53
16 GPIO_31 I / O mục đích chung 45
17 GND Đất 65
18 GPIO_00 I / O mục đích chung 50
19 GPIO_01 I / O mục đích chung 55
20 GPIO_02 I / O mục đích chung 57
21 GPIO_03 I / O mục đích chung 58
22 GPIO_04 I / O mục đích chung 59
23 GPIO_05 I / O mục đích chung 60
24 GPIO_06 I / O mục đích chung 61
25 GPIO_07 I / O mục đích chung 62
26 GPIO_08 I / O mục đích chung 63
27 GPIO_09 I / O mục đích chung 64
28 GND Đất 65
29 GND Đất 65
30 GPIO_10 I / O mục đích chung 1
31 GPIO_11 I / O mục đích chung 2
32 GPIO_12 I / O mục đích chung 3
33 GPIO_13 I / O mục đích chung 4
34 GPIO_14 I / O mục đích chung 5
35 GPIO_15 I / O mục đích chung 6
36 GPIO_16 I / O mục đích chung 7













































Số Pad Tên ghim Sự miêu tả Số pin CC3200 Pkg
37 GPIO_17 I / O mục đích chung số 8
38 GPIO_22 I / O mục đích chung 15
39 JTAG_TDI JTAG TDI.Đặt lại Pinout mặc định. 16
40 JTAG_TDO JTAG TDO.Đặt lại sơ đồ mặc định 17
41 GPIO_28 I / O mục đích chung 18
42 JTAG_TCK JTAG / SWD TCK Đặt lại sơ đồ mặc định 19
43 JTAG_TMS JTAG / SWD TMS Đặt lại sơ đồ mặc định 20
44 GND Đất 65

Mô-đun Wifi Ta3200R1D Ti CC3200 linh hoạt Bộ thu phát không dây ODM OEM Rf 4

Mô-đun Wifi Ta3200R1D Ti CC3200 linh hoạt Bộ thu phát không dây ODM OEM Rf 5

Mô-đun Wifi Ta3200R1D Ti CC3200 linh hoạt Bộ thu phát không dây ODM OEM Rf 6Mô-đun Wifi Ta3200R1D Ti CC3200 linh hoạt Bộ thu phát không dây ODM OEM Rf 7Mô-đun Wifi Ta3200R1D Ti CC3200 linh hoạt Bộ thu phát không dây ODM OEM Rf 8

Mô-đun Wifi Ta3200R1D Ti CC3200 linh hoạt Bộ thu phát không dây ODM OEM Rf 9

Mô-đun Wifi Ta3200R1D Ti CC3200 linh hoạt Bộ thu phát không dây ODM OEM Rf 10
Câu hỏi thường gặp
Q1: Bạn có phải là nhà máy hoặc công ty thương mại?
A1: Chúng tôi là một nhà máy chuyên nghiệp với 25 năm kinh nghiệm.
Q2: Bạn có thể chấp nhận OEM / ODM?
A2: Chắc chắn, chúng tôi có kinh nghiệm OEM & ODM phong phú.
Q3: Bạn có đảm bảo chất lượng?
A3;Mỗi sản phẩm của chúng tôi đều đã trải qua quá trình kiểm tra chất lượng và có hai năm dịch vụ hậu mãi miễn phí.
